트로코이달 밀링(Trochoidal milling)이란?
트로코이달 밀링은 절삭공구의 직경보다 넓은 슬롯을 만드는데 사용되는 가공 방법입니다. 고효율 밀링의 한 형태이며 공구 경로를
나선형으로 절삭하는 방식입니다. 내열합금, 열처리강과 같이 난삭재 가공 중 발생하는 절삭온도를 줄여 보다 높은 엔드밀 수명과
절삭 속도를 적용할 수 있습니다.

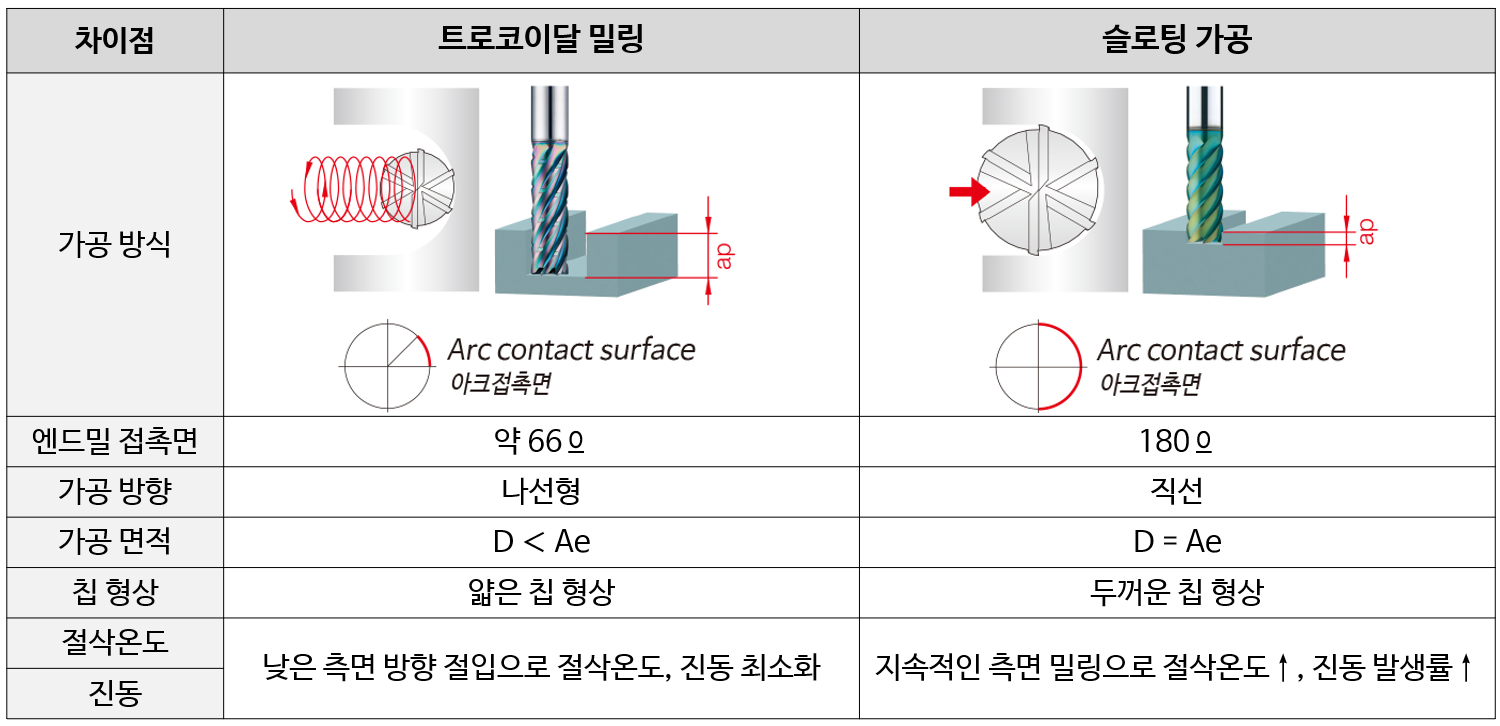

트로코이달 밀링과 슬로팅의 차이점
낮은 가공깊이 절삭에서는 슬로팅 가공이 가공시간 단축과 낮은 절삭온도로 안정적이지만, 2xD 이상의 깊이 절삭에선 높은 절삭온도가
발생하고 긴 칩과 공구에 칩 융착이 발생합니다. 트로코이달 밀링은 나선 방향의 절삭으로 피삭재와 접촉면을 최소화 시켜 절삭온도
감소와 절삭 날의 칩 브레이커로 짧은 칩이 형성되어 원활한 칩 배출이 이루어 집니다.(하기 사진 참고)

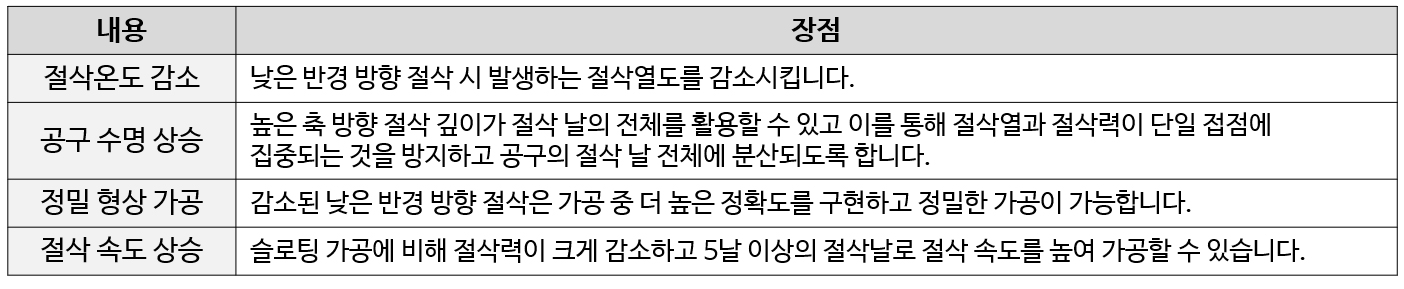

트로코이달 밀링의 장점
트로코이달 밀링 사용 시 주의사항
1. 엔드밀 동심도(런 아웃) 확인
트로코이달 밀링 특성 상 측면 날 전체로 가공하는 방식이라 동심도 0.01 이상 시 엔드밀 수명이
절반 가까이 감소하게 됩니다. 홀더와 콜렛의 동심도를 확인하고 이물질 제거 후 엔드밀 체결을 권장합니다.
2. CAM 프로그램
절삭 방식이 나선 방향으로 무수한 X, Y 좌표계의 점으로 움직여 수천 혹은 수만개의 코드가 있어 수기로 작성하는 건
불가능합니다. 대부분의 CAM 프로그램에 다이나믹 밀링이 있어 사용하기 전 기능이 있는지 확인하시기 바랍니다.
3. 다이나믹 밀링에 적합한 설비인지 고려
연식이 오래된 설비의 경우 NC 데이터 읽는 속도가 느려 CAM 프로그램에서 설정한 절삭 속도에 비해 느리게
적용되거나 인식을 못하는 경우가 있습니다. 보유하신 설비에서 다이나믹 가공이 적용되는지 확인이 필요합니다.
