2024.10 M사 SUS304 나사가공 툴링 서비스

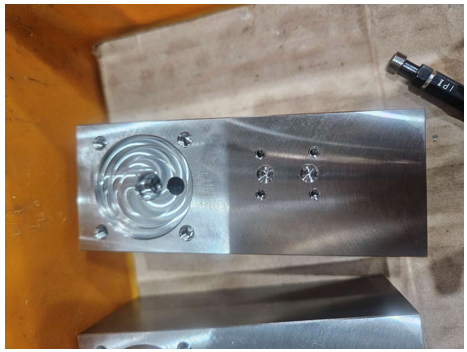

M사는 자동차 제품을 주로 생산하는 기업으로 당사의 제품을 사용하고 있으나,
계속되는 공구의 파손으로 적합한 제품 선택과 사용방법 위해서 툴링 서비스를 요청하여 방문 드렸습니다.
툴링 서비스 내용
1) 내용 파악

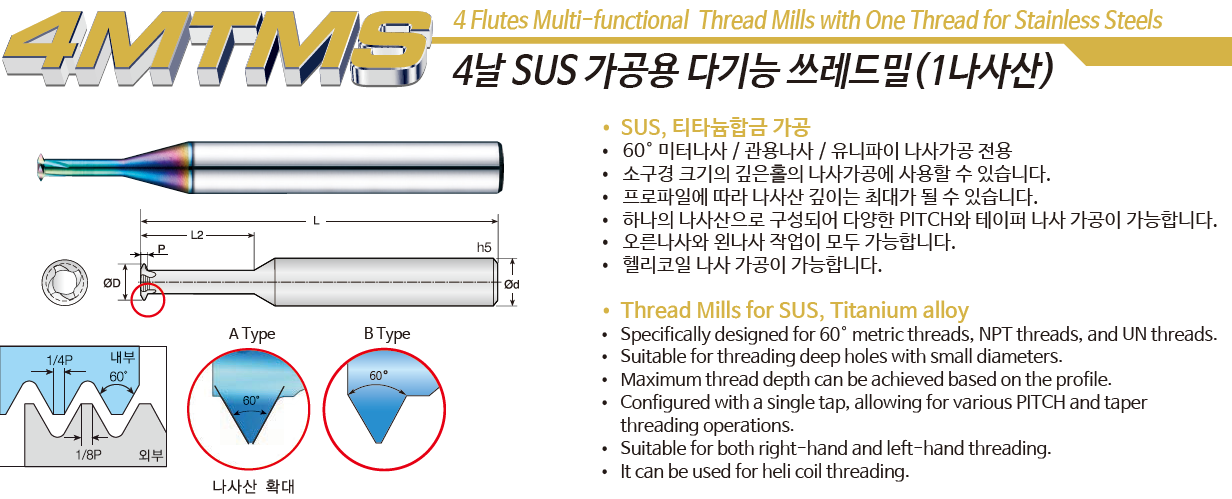

① 사용공구 : 4MTMS 032 095 S06
② 나사가공 규격 : M9 – 0.75 Pitch
③ 절삭조건 : S5000 / F50 / 황삭1 정삭2 회전 으로 총 3회 걸쳐 가공 진행.
2)툴링 서비스 내용
① 나사 규격과 적합한 다 날의 제품은 미보유로 동일한 MTMS 시리즈 사용.
② 공구 파손의 원인으로 절삭조건과 기초 홀 보다 너무 작은 나사 외경의 공구 사용으로 예상.
③ 제품을 다시한번 소개 드리며 나사산의 각도가 동일하다면 기초홀 보다는 작고 최대한 큰 외경의 공구 사용을 안내해드렸습니다.

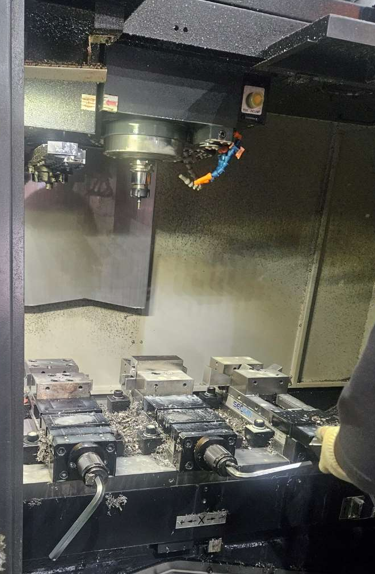

④ 절삭설비에 맞춰 치핑 방지를 위해 회전 수 5000 -> 7000 rpm , FEED 50 -> 80과 절입 비율을 변경하여
가공시간 단축에 성공하였습니다.
⑤ 추가적으로 가공시간 단축과 높은 수명이 필요하셔서 제작공구를 안내해드리며 툴링 서비스를 마쳤습니다.
고객께서는 툴링 서비스를 만족하시며 계속적으로 신규 부품개발의 가공관련 사항을 공유하길 원하셨습니다.
